XY-F/FP分體式超聲波物（液）位儀,是我司積多年生產經驗，吸取了多種同類產品優點，而開發的一款方便適用的分體式超聲波物位儀表，解決了在惡劣環境一體機電路容易出現故障的后顧之憂。具有測量精確、工作可靠、外觀大方等優點。采用大規模集成電路，元件貼片率達90%，保證了產品的長期可靠性。同時將其功耗降到了極低，采用大屏幕顯示全中文菜單容易上手，支持SD卡數據采集和串口數據下載，可記錄十個干擾回波點。
產品特色
★本產品內置藍牙、GPRS通信、WIFI實現物聯網
★備份和還原設置參數
★可測量物位、液位、體積、重量等
★可任意調整模擬量輸出
★具有數字濾波和回波識別功能
★可人工設定固定干擾濾波功能
★支持自定義串口數據格式（訂貨時選定）
★支持自定義數學函數運算
★支持自定義聲速（特殊物質測量）
★支持MiniSD卡數據采集（訂貨時選定）
★支持USB輸出（訂貨時選定）
★支持微型打印機（訂貨時選定）
應用領域
☆ 水及污水處理 泵房、集水井、生化反應池、沉淀池等
☆ 電力、礦山 灰漿池、煤漿池、黃油儲罐、堆料場或部分移動設備控制等
☆ 食品工業 酒廠、糧倉、食品材料裝盛槽罐等
☆控制系統配套使用
性能指標
測距范圍：2m、5m、8m、10m、12m、15m、20m、25m、30m、35m、40m（訂貨時選定）；
盲區：0.3-1.5m（與量程而不同）
發射角:小于 12°（與傳感器而不同）
測距精度：±0.3%F.S
顯示：中英文大屏LCD、彩屏TFT（可選）
最小顯示分辨率：1mm
溫度補償：自動溫度補償
工作頻率：20 KHz～200KHz（因型號規格而不同）
現場設置：通過本機按鍵完成
標定：出廠標定，可現場校準
可中英文自動切換
輸出（訂貨時選定）
模擬信號輸出：4～20mA（標配）、0～20mA、0～5V、 0～10V負載>300Ω
數字通訊：RS485、HART協議、GPRS、MiniSD卡數據采集、USB（訂貨時選定）
4通道繼電器輸出
繼電器觸點容量：
AC 5A 250V
DC 10A 120V
工作電壓：AC220V或DC12-24V
功耗：<5W
物理性能
主機外形尺寸：180mm×160mm×76mm、/256mm×175mm×110mm
主機材質：ABS工程塑料/鑄鋁
傳感器線纜：10m屏蔽線纜（可定制任意長度）
換能器材質：ABS工程塑料、尼龍
傳感器外形尺寸：
Φ65mm×119mm×G1 1/2(2m量程)
Φ74mm×137mm×M60(5m-15m量程)
Φ110mm×194mm×M30(20m-40m量程)
傳感器安裝接口：
G1 1/2(2m量程)
M60×2（5m-15m量程）
M30X1.5或DN80非標法蘭（20m-40m量程）
環境性能
防護等級：IP65 (可定制更高防護等級)
防爆等級：EXiaII BT4Gb(訂貨時選定）
工作環境： 常溫/常壓
儲存濕度： ≤80%RH無結露
產品尺寸說明（單位mm）
]]>
性能特點
★本產品內置GPRS、Wifi實現物聯網
★堅固\穩定的傳感器適用惡劣工業場合
★換能器內置溫度傳感器,實現測量值的實時自動溫度補償
★盲區可以人工設置,屏蔽探頭附近的干擾信號
★備份和還原設置參數
★可測量物位、液位、體積、重量等
★可任意調整模擬量輸出
★具有數字濾波和回波識別功能，可人工設定固定干擾濾波功能
★支持藍牙、ＧＰＲＳ通信、GPS定位等（訂貨時選定）
★支持自定義串口數據格式（訂貨時選定）
★中英文雙語菜單、支持自定義主顯示界面
★支持自定義數學函數運算、自定義聲速（特殊物質測量）
★支持MiniSD卡數據采集（標配8G）
應用領域
☆環保及水利檢測 江河湖海水位監測等
☆控制系統配套使用
性能指標
測距范圍：1m、2m、5m、8m、10m、12m、15m、20m、25m、30m（訂貨時選定）；
盲區：0.06-1.5m（與量程而不同）
發射角:小于 12°（與傳感器而不同）
測距精度：±1mm-0.3%F.S （與量程而不同）
顯示：中英文大屏ＬＣＤ、彩屏TFT（可選）
最小顯示分辨率：1mm
溫度補償：自動溫度補償
工作頻率：20 KHz～200KHz（因型號規格而不同）
現場設置：通過本機按鍵完成
輸出（訂貨時選定）
輸出方式：USB-UART(標配)
SD卡數據采集：8G
衛星定位：GPS
無線傳輸：GPRS
模擬信號：4～20mA、0～20mA、0～5V、 0～10V負載>300Ω
工作電壓：內置3.7V/1200mAh鋰電池
外供電源：DC5V 1A
功耗：運行模式<0.3W 睡眠模式<0.03W
物理性能
主機外形尺寸：200mm×94mm×40mm
傳感器外形尺寸：Φ74mm×135mm×M60(以實物為準)X6
主機材質：ABS工程塑料
儀表防護箱尺寸：415mmX315mmX145mm
換能器材質：ABS工程塑料、尼龍
傳感器安裝接口：
G1 1/2(2m量程)
M60×2（5m-15m量程）
M30X1.5或DN80非標法蘭（20m-30m量程）
鍵盤：16位全鍵盤操作
產品尺寸說明（單位mm）
本公司長期招國內代理商，真廠家歡迎驗廠 咨詢電話4000-118-588 西北地區驗廠可報銷來回車費！

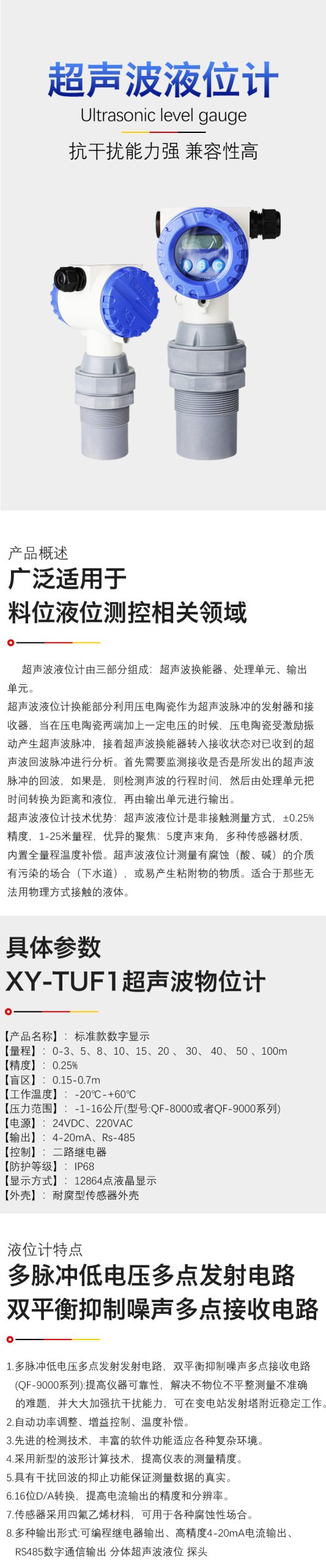

]]>超聲波液位計由三部分組成：超聲波換能器、處理單元、輸出單元。
超聲波液位計換能部分利用壓電陶瓷作為超聲波脈沖的發射器和接收器，當在壓電陶瓷兩端加上一定電壓的時候，壓電陶瓷受激勵振動產生超聲波脈沖，接著超聲波換能器轉入接收狀態對已收到的超聲波回波脈沖進行分析。首先需要監測接收是否是所發出的超聲波脈沖的回波，如果是，則檢測聲波的行程時間，然后由處理單元把時間轉換為距離和液位，再由輸出單元進行輸出。
超聲波液位計技術優勢：超聲波液位計是非接觸測量方式，±0.25%精度，1-25米量程，優異的聚焦：5度聲束角，多種傳感器材質，內置全量程溫度補償。超聲波液位計測量有腐蝕（酸、堿）的介質、有污染的場合（下水道），或易產生粘附物的物質。適合于那些無法用物理方式接觸的液體。
主要參數
量程:0-3、5、8、10、15、20 、 30、 40、 50 、100m
精度:0.25%
盲區:0.15-0.7m
工作溫度:-20℃-+60℃
壓力范圍:-1-16公斤(型號:QF-8000或者QF-9000系列)
電源:24VDC、220VAC
輸出:4-20mA、Rs-485
控制:二路繼電器
防護等級:IP68
顯示方式:12864點液晶顯示
外殼：耐腐型傳感器外殼
產品特點
1.多脈沖低電壓多點發射發射電路，雙平衡抑制噪聲多點接收電路(QF-9000系列):提高儀器可靠性，解決不物位不平整測量不準確的難題，并大大加強抗干擾能力，可在變電站發射塔附近穩定工作。
2.自動功率調整、增益控制、溫度補償。
3.先進的檢測技術，豐富的軟件功能適應各種復雜環境。
4.采用新型的波形計算技術，提高儀表的測量精度。
5.具有干擾回波的抑止功能保證測量數據的真實。
6.16位D/A轉換，提高電流輸出的精度和分辨率。
7.傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。
8.多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、RS485數字通信輸出 分體超聲波液位 探頭
性能特點
1.具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。
2.采用聚丙烯防水外殼。殼體小巧且相當堅固，具有優良的耐化學品性，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
3.重量輕、不結垢、不污染介質。
4.無毒性。可用于藥品、食品工業設備安裝，維修極為方便。
應用領域
1.水及污水處理 :泵房、集水井、生化反應池、沉淀池等
2.電力、礦山:灰漿池、煤漿池、水處理等
性能特點
★堅固、穩定的傳感器適合惡劣工業場合
★抗干擾性強，可任意設置上下限節點及在線輸出調節
★換能器內置溫度傳感器，實現測量值的實時自動溫度補償
★4~20MA電流輸出，可選現場總線接口
★小盲區可小于6cm，國內首創
★適用于空間狹小的環境。
應用領域
☆水及污水處理 泵房、集水井、生化反應池、沉淀池等
☆電力、礦山 灰漿池、煤漿池、黃油儲罐、堆料場或部分移動設備控制等
☆食品工業 酒廠、糧倉、食品材料裝盛槽罐等
☆控制系統配套使用
性能指標
量程：1m、2m （訂貨時選定）
盲區：<0.06-0.15m（因量程而不同）
發射角： 小于6° （因傳感器而不同）
最大誤差：±1mm、±1.5mm（因量程而不同）
工作頻率：40KHz～430.0KHz（因型號規格而不同）
溫度補償：自動溫度補償
輸出（訂貨時選定）
模擬輸出信號：0～20mA；4～20mA負載>300Ω；0～5V；0～10V
數字輸出：RS485（支持Modbus）
供電
工作電壓: DC12—24V
功耗：<1.5W
物理特性
外形尺寸：Φ28mm×100mm×M30
外殼材質：304不銹鋼
連接方式：螺紋連接或螺環固定
安裝方式：M30×1.5
出線方式：儀表標準插座（配電纜1.5m）
環境性能
防護等級：IP65 (可定制更高防護等級)
防爆等級：EXiaII BT4Gb(訂貨時選定）
工作環境：常溫/常壓
儲存濕度：≤80%RH無結露
產品尺寸說明(單位:mm)
